依新的國電發(2002)777號《電力安全工器具預防性試驗規程》所要求的方法更科學、合理地快速完成對絕緣手套，絕緣靴、絕緣膠墊等常用輔助絕緣工器具的工頻耐壓試驗。
  輔助絕緣安全工器具是指絕緣強度不是承受設備或線路的工作電壓，只是用于加強基本絕緣安全工器具的保安作用，用以防止接觸電壓、跨步電壓、泄漏電流電弧對操作人員的傷害，不能用輔助絕緣安全工器具直接接觸高壓設備帶電部分。屬于這一部分的安全工器具有：絕緣手套、絕緣靴等。
  本儀器主要用于對絕緣手套、絕緣靴等安全工器具進行工頻耐壓試驗，以便判斷這些工器具是否符合使用條件，保證工作人員的人身安全。
   試驗依據
由國家電力公司發布的于2002年11月7日實施的《電力安全工器具預防性試驗規程》。

絕緣靴絕緣手套耐壓測試儀、絕緣靴手套耐壓測試儀、絕緣靴耐壓測試儀、絕緣靴（絕緣手套）耐壓測試儀、絕緣靴絕緣手套耐壓試驗裝置、絕緣靴手套耐壓試驗裝置、絕緣靴（手套）耐壓試驗裝置

1、彩色顯示屏，人機對話操作，操作簡便；
2、最多可6只試件同時試驗，提高工作效率；
3、自動打印出測試報告；
4、可以設定參數做其它產品的絕緣性能預防性試驗；
5、整套裝置由高壓柜和主機（控制箱數據處理裝置）兩部分組成；
6、可進行絕緣靴、高壓絕緣手套、低壓絕緣手套的智能化絕緣性能預防性試驗，項目齊全；
7、可自行設定參數做其它產品的泄漏電流測量試驗；
8、測試過程微電腦控制，升壓、降壓自動完成；
9、高、低壓隔離，安全可靠；
10、試驗電壓時自動計時。

專用電極：ф2.5mm   鋼珠
試驗電壓：AC 0—30kV
試驗電流：0—15mA
電流測量精度：±1級(±2個字)
電壓測量精度：±1級(±5個字或±1KV)（手動擋）
最大試驗量：3雙/6只    6路泄漏電流檢測
電源：AC220V  ±10%

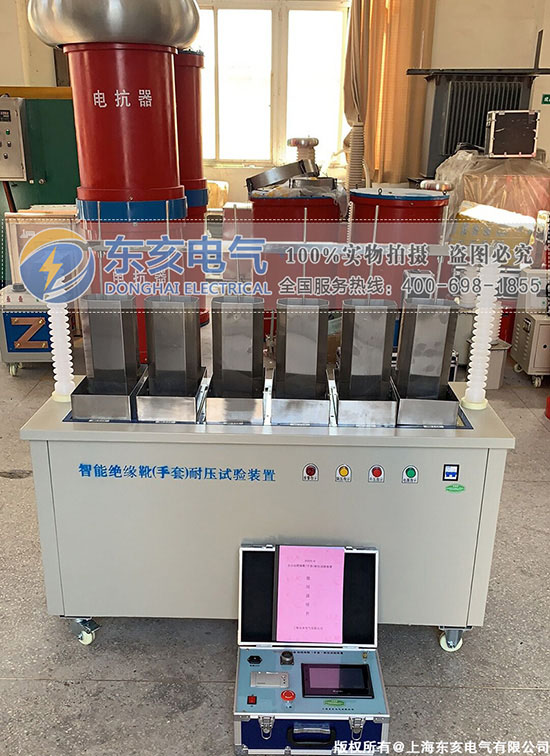

主機控制箱

高壓柜
如圖，它由主機控制箱及高壓柜兩大部分組成。當拆開兩部分的包裝箱后，將高壓柜固定好，并將主機、接地線連接好。連接好主機和高壓箱的控制線（多芯航空插座）。
注意：因為是高壓，接地線請必須接地可靠，否則設備及人生安全得不到保證。
每一次試驗結束后在確保主機斷電后沒有電壓顯示情況下，再將高壓柜上空氣開關關掉，最后再拿掉被試品。
試驗時，將被試品內裝好鋼珠（每只絕緣靴約用1.-2.0公斤金屬球），再通過鎖緊螺釘調節電極桿，使電極插入絕緣靴（手套）內，到鋼珠面相同的位置為止。
上述工作完畢后，
工頻耐壓試驗：
試驗開始→裝上被試品→打開高壓柜電源（220電源燈顯示為綠色）→打開主機電源（控制箱）→按設置→進入設置畫面，設置好試驗電壓，泄漏電流，試驗時間可選手/自動測試，后進入測試畫面，按下高壓開，打開自動狀態，按開始，進行升壓測試，升壓指示燈亮，試驗完成后到了設定時間儀器會自動斷電，自動降壓。
如果選擇手動擋，則要按住高壓開讓繼電器吸合，再按高壓升，電壓才能升壓，電壓達到需要值后，這時要按顯示屏上的高壓關，接觸器電壓斷開退出，調壓器回零后，才能重新啟動。
注意1：高壓開在調壓器零點時才能閉合，如高壓開按下后無反應，請在測試畫面按住降壓開關，待調壓器回零后，再按下高壓開，此時會聽到“嘟”繼電器吸合聲。如長期不使用該設備，應使電動調壓器離開零位，防止零位開關彈片長時間受力失去彈性。
注意2:如果繼電器沒有吸合，而且升壓后顯示屏沒有高壓，則說明控制箱面板上急停開關已關閉，請打開后再升壓。
專用試驗箱
專用試驗箱主要用于對絕緣靴，絕緣手套的試驗，它依新安規的要求進行設計，不但采用了新型輕便的組合結構，而且采用了新安規要求的專用電極，同時科學的以每只試品的泄漏電流作為判斷的科學依據，是傳統試驗方法按新安規的革新所在。
專用試驗箱，每套裝置配絕緣靴試驗箱6個，絕緣手套試驗箱6個。
絕緣靴工頻耐壓試驗

1、本裝置每只試驗箱體內可放1只絕緣靴每次可以同時試驗6只絕緣靴。
2、將金屬球放在絕緣靴內，然后將絕緣靴放在不銹鋼試驗箱內不銹鋼試驗箱注水淹過絕緣靴鞋面，再將電極放入絕緣靴內到金屬球上進行試驗。
3、試驗項目、周期及要求
