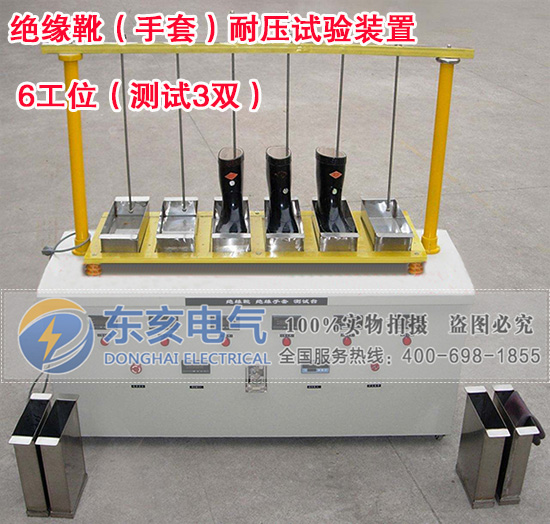

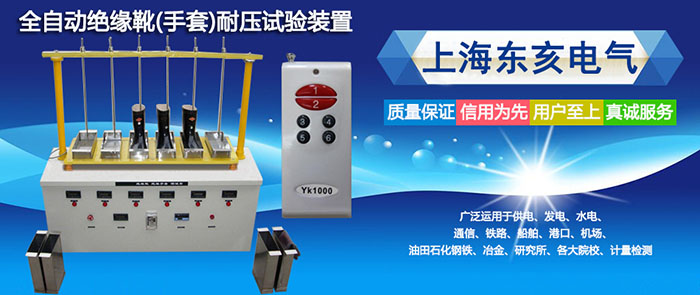

YHXNY-6全自動絕緣靴手套耐壓試驗臺是我公司根據國家電力公司發布的《電力安全工器具預防性試驗規程》要求，并遵從廣大用戶反饋意見，不斷改進而設計生產的絕緣靴（手套）批量試驗的專用設備。該產品有效的解決了過去的不規范試驗，提高了工作效率，保障了工作安全，是絕緣靴（手套）耐壓試驗理想的裝置。

本產品由兩部份組成：
1、耐壓試驗水槽：全不銹鋼制成，尼龍絕緣支撐。可同時測試1~6個試品，最高承受電壓50kV。
2、智能絕緣靴手套耐壓裝置按新的行業標準要求考核泄露電流做為試驗依據，更加科學。
3、按新的行業標準要求絕緣靴要用專用電極，不用灌水。試驗合格的絕緣靴立即可以投入使用，并且提高絕緣靴的使用壽命。
4、組合式結構，可移動、運輸，準備方便。
5、一次可同時完成3雙（6只）絕緣靴或手套的耐壓試驗，同時準確檢測6路泄露電流。
6、自動計時。

1、專用電極：ф3mm   鋼珠
2、試驗電壓：AC 0—50Kv   DC 0-60KV
3、試驗電流：0—60mA
4、試驗量：3雙/6只    6路電流檢測
5、電流測量精度：0.5級
6、電壓測量精度：0.5級(0.5+1.0)
7、測量電流范圍：交流0～19.99mA，分辨率：0.01mA
8、測量電壓范圍：交流0～50.0KV，容量1.5KVA
9、測量精度：   誤差≤讀數2%±2個字
10、電源：單相220V工頻電源
11、外形尺寸：
    高壓測試裝置：1400mm（長）×550mm（寬）×1500mm（高）
    數據處理裝置：450mm（長）×300mm（寬）×200（高）
12、設備重量：高壓測試裝置55kg 數據處理裝置：5kg

該裝置不僅從外觀和結構上有了很大的變化，對于相關控制、測試及保護電路也做了進一步完善和更新，一方面大大簡化了測試程序，提高了測試速度，另一方面不僅可以耐壓、高壓泄漏電流直讀，還可自動識別不合格試品，智能化程度大大提高，是一款實用性很強的耐壓試驗設備。

安裝接線
■安裝接線原則上由本公司專業人員完成。
■安裝接線按以下步驟進行：
①將兩根絕緣桿分別安裝到機體兩邊的支撐座中。
②將兩個尼龍座分別安裝到導電方管的兩側，用半園螺絲擰緊。
③將導電方管的兩個尼龍座分別安裝到兩根絕緣桿的頂端。
④將六根短導電桿分別穿過導電方管和固定座，擰動星型把手，固定短導電桿。
⑤將六只絕緣靴容器放到絕緣板的相應位置，注意與底部的導電螺絲相接觸。
⑥將地線接到機體側面的接地端子上。
⑦將電源線插入防水插座中，注意插頭插座的配合。
⑧將外部變壓器的插頭插入柜體側面的插座中。
⑨如需打印測試報告，將信號線的一端插入柜體側面的信號插座中，另一端插入儀器箱的信號插座中。
■安裝接線結束后，請仔細檢查一下：
•安裝是否牢固?
•接線是否正確？
•是否有工具或雜物在機體中？
■測試前準備工作：
•把六只絕緣靴或手套專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好。
•將六只絕緣靴或手套放入專用盤形容器中。
•將六根導電桿穿過導電方管，擰動星形把手，調節好導電桿的位置。
■測試絕緣靴或手套
•按下控制電源旋鈕，接通控制電源。
•操作人員離開機體，用儀器箱進行操作。
1．拆開包裝后，將試驗裝置固定好，并將接地線接好。
2．將自動控制儀航空插座與主機航空插座相聯接，插上電源，設定所需電壓、電流、時間。
3．試驗前，將被試品內裝好鋼珠，不銹鋼容器放入少量水，將被試品內放不銹鋼容器內，再通過鎖緊螺釘調節電極桿，使電極插入絕緣靴（手套）內調整螺桿，接觸鋼珠面即可。
4．接通電源，按下空氣開關,電源指示燈亮。將參數設定好后，按下“確定”鍵，高壓指示燈亮，電機自動升壓到所需電壓，計時，時間到，儀器自動降壓，零位指示燈亮，然后，按下打印鍵，再按復位鍵。試驗結束。
5．如果調壓器不在零位，儀器不能升壓。

1．該裝置使用完畢后，應將水槽內的水放凈。
2．若長時間不使用應該保持水槽內外干燥，電極桿、絕緣桿無水分。
3．使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于20KV。

1．使用說明書              1份
2．合格證                  1份
3．耐壓儀                  1臺
4．主機                    1臺
5．電源線                  2根
6．絕緣靴（手套）容器      各6只
7．鋼珠                    25公斤
