1：依新的國電發(2002)777號《電力安全工器具預防性試驗規程》所要求的方法更科學、合理地快速完成對絕緣手套，絕緣靴、絕緣膠墊等常用輔助絕緣工器具的工頻耐壓試驗。
輔助絕緣安全工器具是指絕緣強度不是承受設備或線路的工作電壓，只是用于加強基本絕緣安全工器具的保安作用，用以防止接觸電壓、跨步電壓、泄漏電流電弧對操作人員的傷害，不能用輔助絕緣安全工器具直接接觸高壓設備帶電部分。屬于這一部分的安全工器具有：絕緣手套、絕緣靴等。

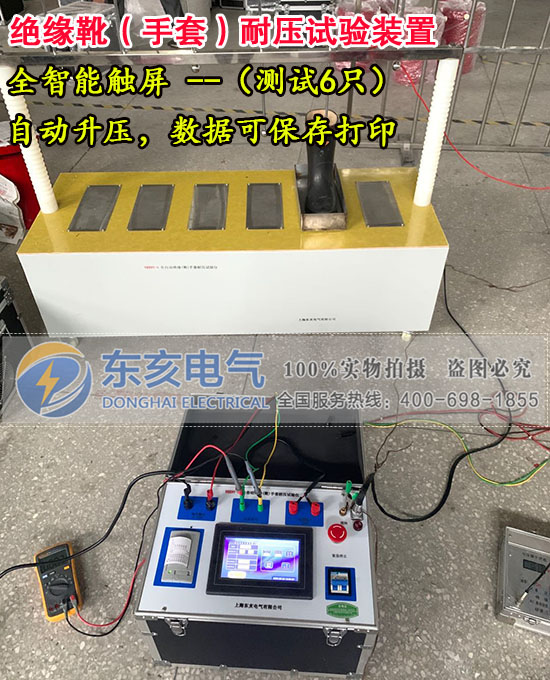

   本儀器主要用于對絕緣手套、絕緣靴等安全工器具進行工頻耐壓試驗，以便判斷這些工器具是否符合使用條件，保證工作人員的人身安全。
2：試驗依據
　 由國家電力公司發布的于2002年11月7日實施的《電力安全工器具預防性試驗規程》。

絕緣靴絕緣手套耐壓測試儀、絕緣靴手套耐壓測試儀、絕緣靴耐壓測試儀、絕緣靴（絕緣手套）耐壓測試儀、絕緣靴絕緣手套耐壓試驗裝置、絕緣靴手套耐壓試驗裝置、絕緣靴（手套）耐壓試驗裝置

1、彩色顯示屏，人機對話操作，操作簡便；
2、最多可6只試件同時試驗，提高工作效率；
3、自動打印出測試報告；
4、可以設定參數做其它產品的絕緣性能預防性試驗；

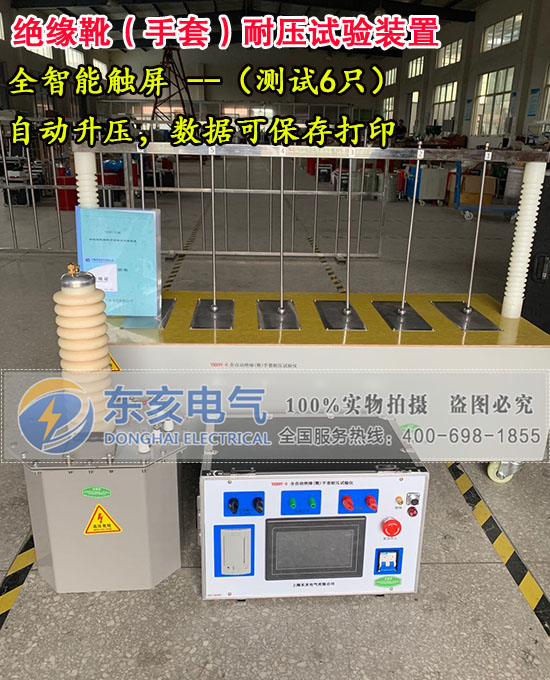

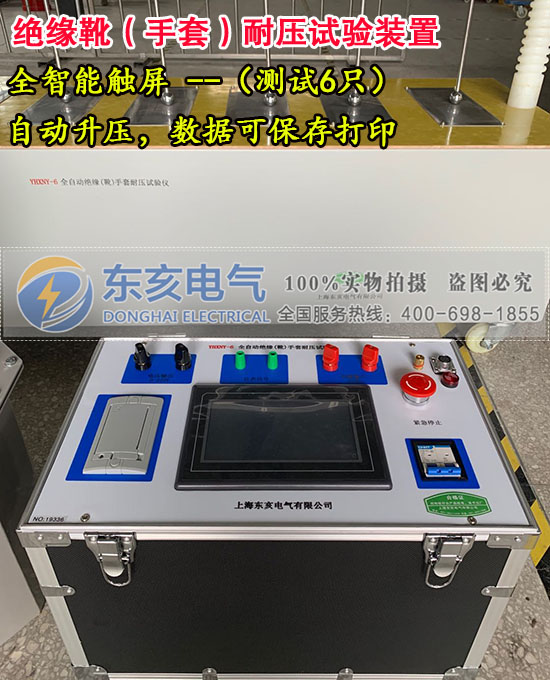

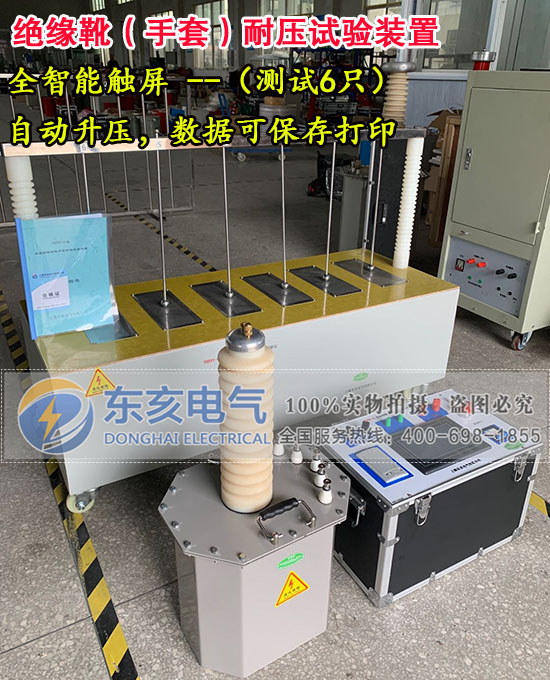

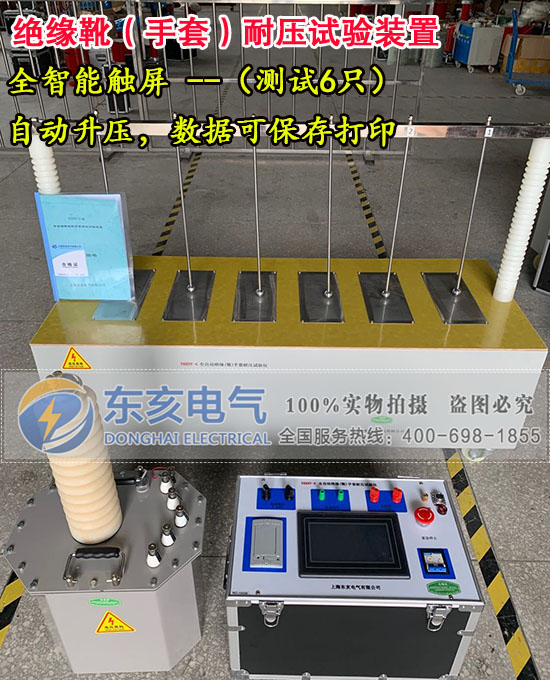

5、整套裝置由高壓柜和主機（控制箱數據處理裝置）兩部分組成；
6、可進行絕緣靴、高壓絕緣手套、低壓絕緣手套的智能化絕緣性能預防性試驗，項目齊全；
7、可自行設定參數做其它產品的泄漏電流測量試驗；
8、測試過程微電腦控制，升壓、降壓自動完成；
9、高、低壓隔離，安全可靠；
10.試驗電壓時自動計時。

專用電極：ф2.5mm   鋼珠
試驗電壓：AC 0—50kV
試驗電流：0—15mA
電流測量精度：±1級(±2個字)
電壓測量精度：±1級(±5個字或±1KV)（手動擋）
最大試驗量：3雙/6只    6路泄漏電流檢測
電源：AC220V  ±10%

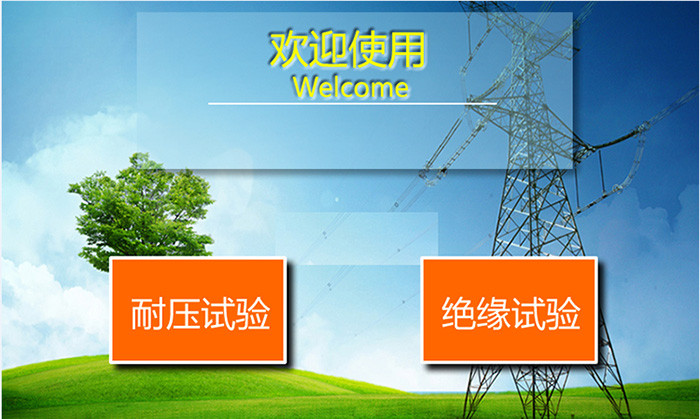

                                       圖3 主菜單

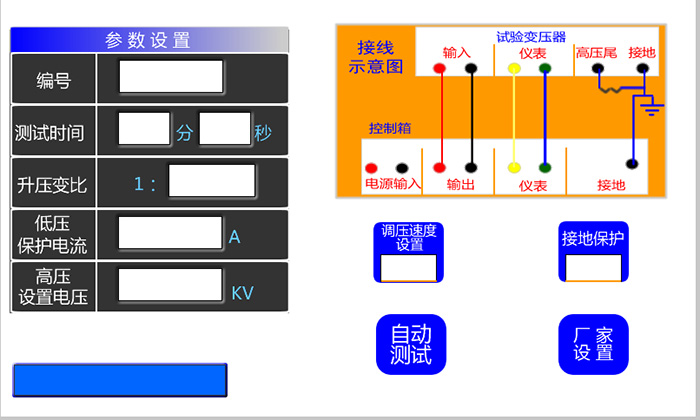

                                   圖4  耐壓試驗設置菜單

1、按照主界面（如圖3）選擇耐壓試驗。按接線原理圖連接好引線，并將變壓器和控制箱可靠接地，控制箱的接地端必須接到變壓器的接地端，請勿直接接地線，防止控制箱接地而變壓器沒有良好接地。
2、試驗前，檢查各部位的接線是否接觸良好，并檢查控制箱的輸入電壓是否為220VAC；
3、打開電源開關，接通電源，顯示屏顯示出主菜單如圖2，
（1）編號：作為測試打印、保存查詢的標識；
（2）測試時間：根據實際測試進行設置
（3）升壓變比：根據外接變壓器可更改，變比值為儀表電壓：輸出電壓，
如儀表電壓100V，輸出電壓100KV，變比就設為1：1000；
（4）保護電流：控制箱輸出的電流保護上限值；
（5）設置電壓：即為實驗電壓，最高100KV。
（6）自動測試：開始實驗按鍵。
（8）廠家設置：有密碼保護，廠家人員調試電壓電流用。
4、設置好參數后，觸摸啟動按鍵，再次確認后即開始測試，測試過程中按下急停按鍵會停止測試，聽到交流接觸器跳開切斷電源。

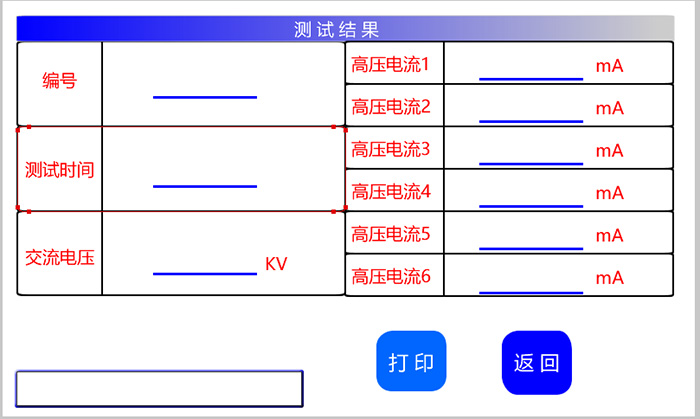

5、試驗完畢后，電壓會自動降至零位，然后斷開交流接觸器，此時可選擇打印測試結果或返回主菜單，如需解開試驗引線請關閉電源。

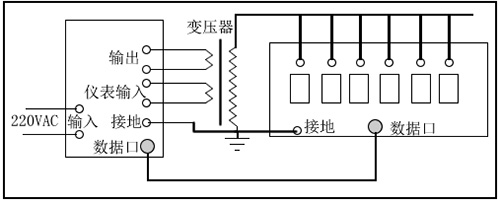

                                        圖5 絕緣試驗接線原理圖

                            圖6  絕緣試驗設置菜單

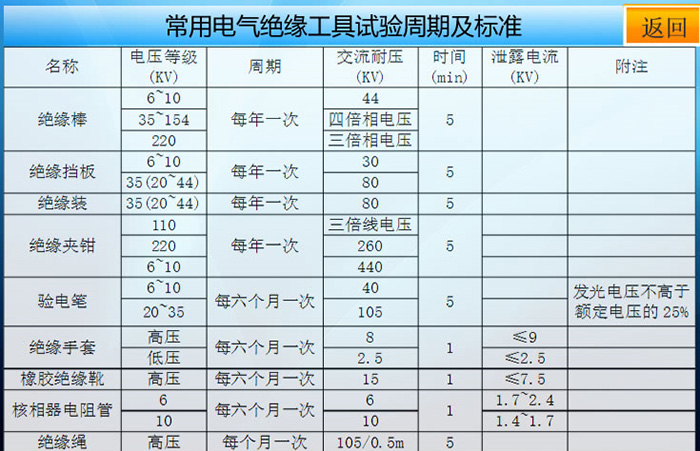

                          圖8  絕緣試驗標準參考菜單

1、按照主界面（如圖3）選擇絕緣試驗。按接線原理圖（圖5）連接好引線，變壓器輸入接控制箱輸出端子，變壓器儀表接控制箱儀表端子，用七芯數據線把絕緣測試臺和控制箱連接，并將變壓器和控制箱，測試臺可靠接地，控制箱的接地端必須接到變壓器的接地端，請勿直接接地線，防止控制箱接地而變壓器沒有良好接地。
2、試驗前，檢查各部位的接線是否接觸良好，并檢查控制箱的輸入電壓是否為220VAC；
3、打開電源開關，接通電源，顯示屏顯示出主菜單如圖2，
（1）編號：作為測試打印、保存查詢的標識；
（2）測試時間：根據實際測試進行設置
（3）速度設置：1到5檔，數值越小，速度越慢；
（4）保護電流：絕緣靴的電流保護上限值，單位毫安；
（5）設置電壓：即為實驗電壓。
（6）啟動：開始實驗按鍵。
（7）返回：返回主界面。
（8）廠家設置：有密碼保護，廠家人員調試電壓電流用。
4、設置好參數后，觸摸啟動按鍵，再次確認后即開始測試，測試過程中按下急停按鍵會停止測試，聽到交流接觸器跳開切斷電源。
5、試驗完畢后，電壓會自動降至零位，此時可選擇打印測試結果或返回主菜單，然后斷開交流接觸器，如需解開試驗引線請關閉電源。
