絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。
  YHXNY-8型全自動絕緣靴手套耐壓泄漏電流測試儀采用多路高壓泄流測量技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
   為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分?jǐn)嗉夹g(shù)，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

絕緣靴絕緣手套耐壓測試儀、絕緣靴手套耐壓測試儀、絕緣靴耐壓測試儀、絕緣靴（絕緣手套）耐壓測試儀、絕緣靴絕緣手套耐壓試驗裝置、絕緣靴手套耐壓試驗裝置、絕緣靴（手套）耐壓試驗裝置

主要功能

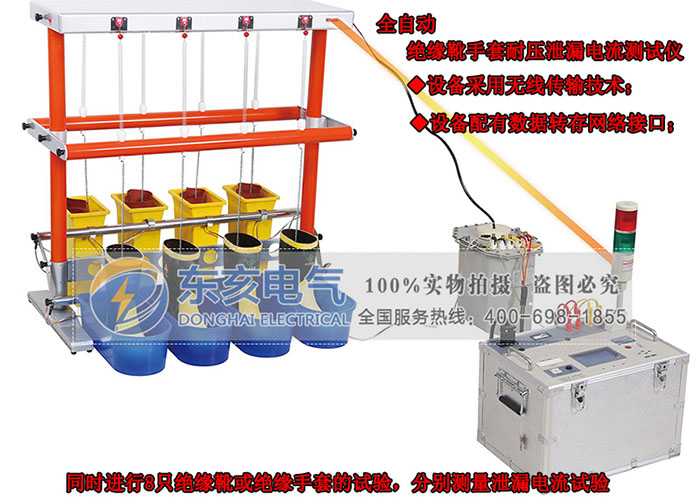

1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。
1.3可測量試驗電壓、試驗變壓器一次電流等參數。

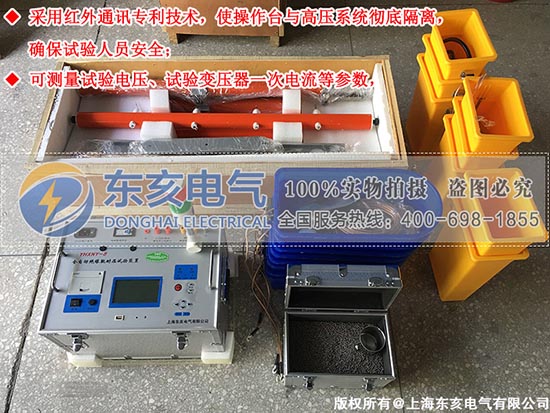

1.4采用紅外通訊技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。
1.6具有專用接地容器，便于操作。
1.7每路試品均具備高壓分?jǐn)鄼C(jī)構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
1.8具有過壓、過流保護功能。
1.9具有高壓危險警示燈顯示。
1.10可保存60組試驗數據及結果，隨時查閱。
1.11實時日歷時鐘功能。

額定輸出電壓：50kV
額定容量： 5kVA
輸出電壓量程：50.0 kV（250V）
電壓測量誤差：＜±（0.2%U+0.02%Umax）,
其中U為示值，Umax為量程上限值
輸入電流量程：25.0A
電流測量誤差：＜±（0.2%I+0.02%Imax）,
其中I為示值，Imax為量程上限值
泄漏電流量程：25.00mA
泄漏電流測量誤差：±（0.5%I+2個字）,
其中I為示值
泄漏電流分辨率：0.01 mA
數顯計時：      10~990 S

設備組成
YHXNY-8  絕緣靴手套裝置（本文中簡稱測試儀）          1臺
YHXNY-Y1 測控臺  （本文中簡稱高壓泄流測控儀）        1套
YHXNY-Y2 試驗變壓器（選配件）                        1套
YHXNY-Y3 絕緣支架（選配件）                          1套

面板布置

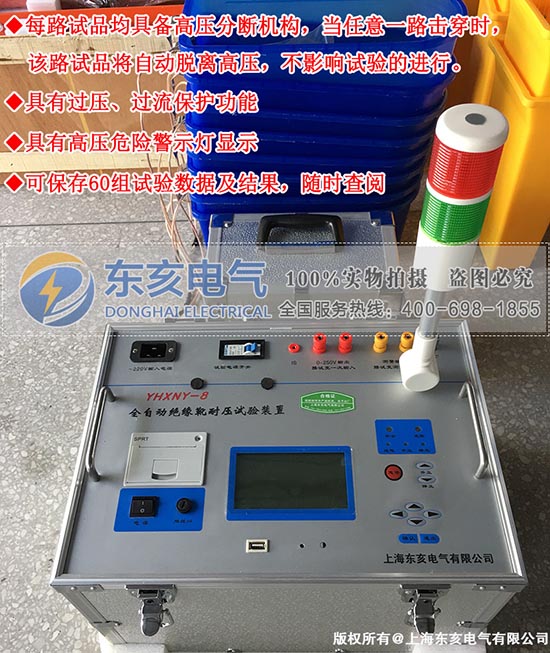

儀器面板布置

1.1測試儀按鍵功能說明
液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單。“急�！辨I用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。
1.2試驗接線
測試儀電源輸入端子接交流220V電源，0 ~ 250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。
注意：紅外數據通訊端口之間夾角不大于30度，兩個端口間距離不超過6m。
